BXR,行星式減速機-轉角型,伺服減速機,有效提高伺服馬達轉矩、降低輸出轉速。採用螺旋傘齒輪進行轉向輸出,滿滾針排列於行星齒輪內,齒輪選用高級鉻鉬合金鋼材,高轉矩、高剛性、最大尺寸框號142mm。提供最適合的性能輸出及精準定位,適用於一般減速與提升扭力應用。
詳細介紹

BXR-行星式減速機-轉角型

BXR行星式減速機,有效提高伺服馬達轉矩、降低輸出轉速。採用螺旋傘齒輪進行轉向輸出,滿滾針排列於行星齒輪內,齒輪選用高級鉻鉬合金鋼材,高轉矩、高剛性、最大尺寸框號142mm。提供最適合的性能輸出及精準定位,適用於一般減速與提升扭力應用。


產品性能

.框號 :42 / 60 / 90 / 115 / 142
.減速機比:L1(一段)3~20比 / L2(二段)15~200比
.最大輸入轉速(rpm):2,000~4,000
.額定輸入轉速(rpm):2,000~3,000
.背隙(arcmin):L1(一段)≦10~12弧分 / L2(二段)≦12~14弧分
.容許徑向力(N):700~7500
.容許軸向力(N):350~3750
.使用壽命(hrs):20,000hrs 連續運轉
.噪音值(dbA/1m):≦68~≦76
.傳動效率(%):≦91%~≦94%
.防護等級:IP65
.潤滑:合成潤滑油脂
 *詳細規格及圖面尺寸,請參閱➪型錄下載

產品特點



.斜齒輪傳動
.高機械剛性
.低噪音、低升溫
.適用於各大品牌的伺服馬達
.滿滾針排列於行星齒輪內孔
.適用於任何方向安裝位置
.免保養及更換潤滑油
.IP65防護等級、全合成潤滑油
.多應用於自動化包裝機械、門型機械手臂、龍門機械、自動化設備、螺桿運動、半導體機械、
  光學設備等各產業機械

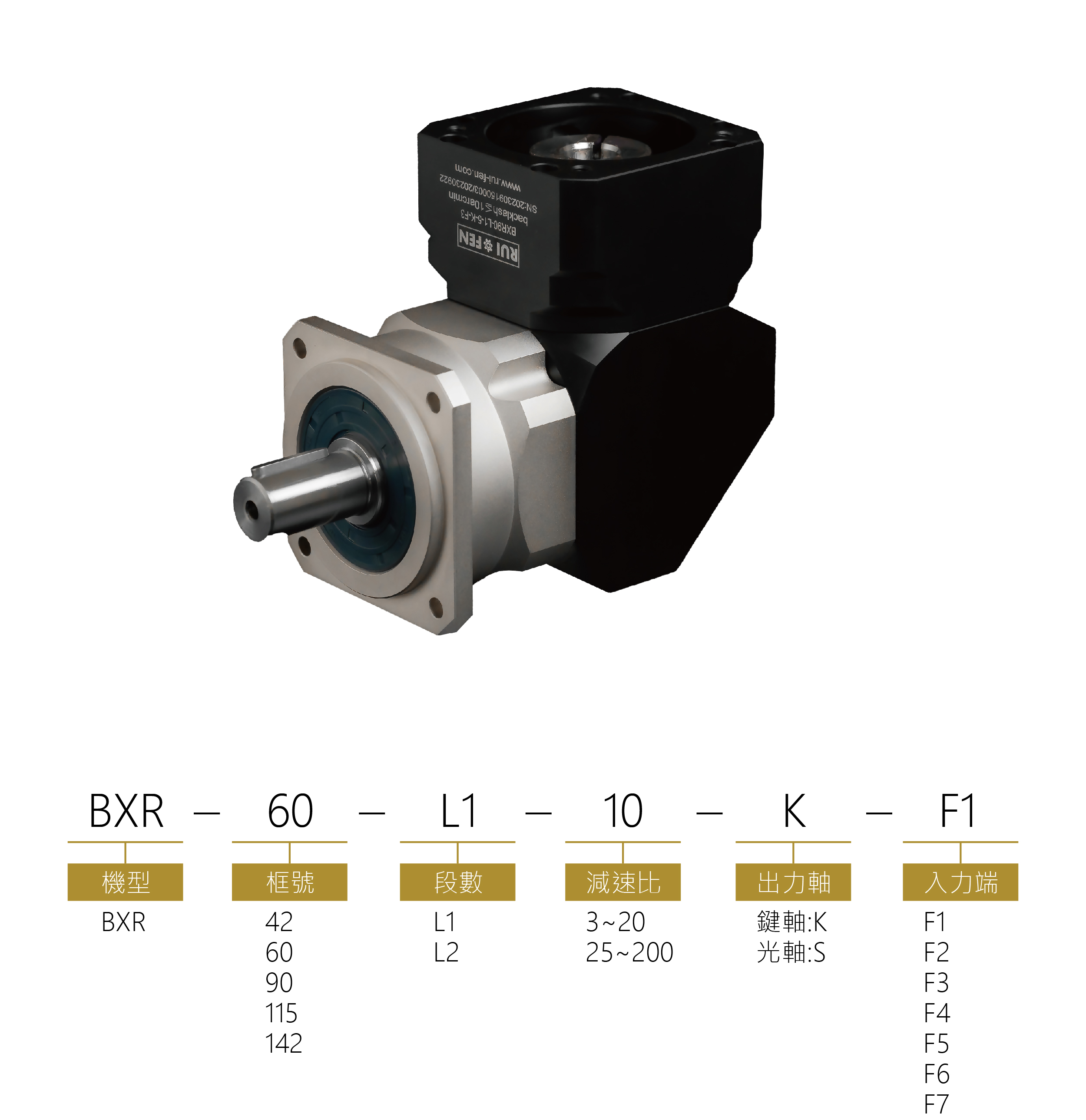

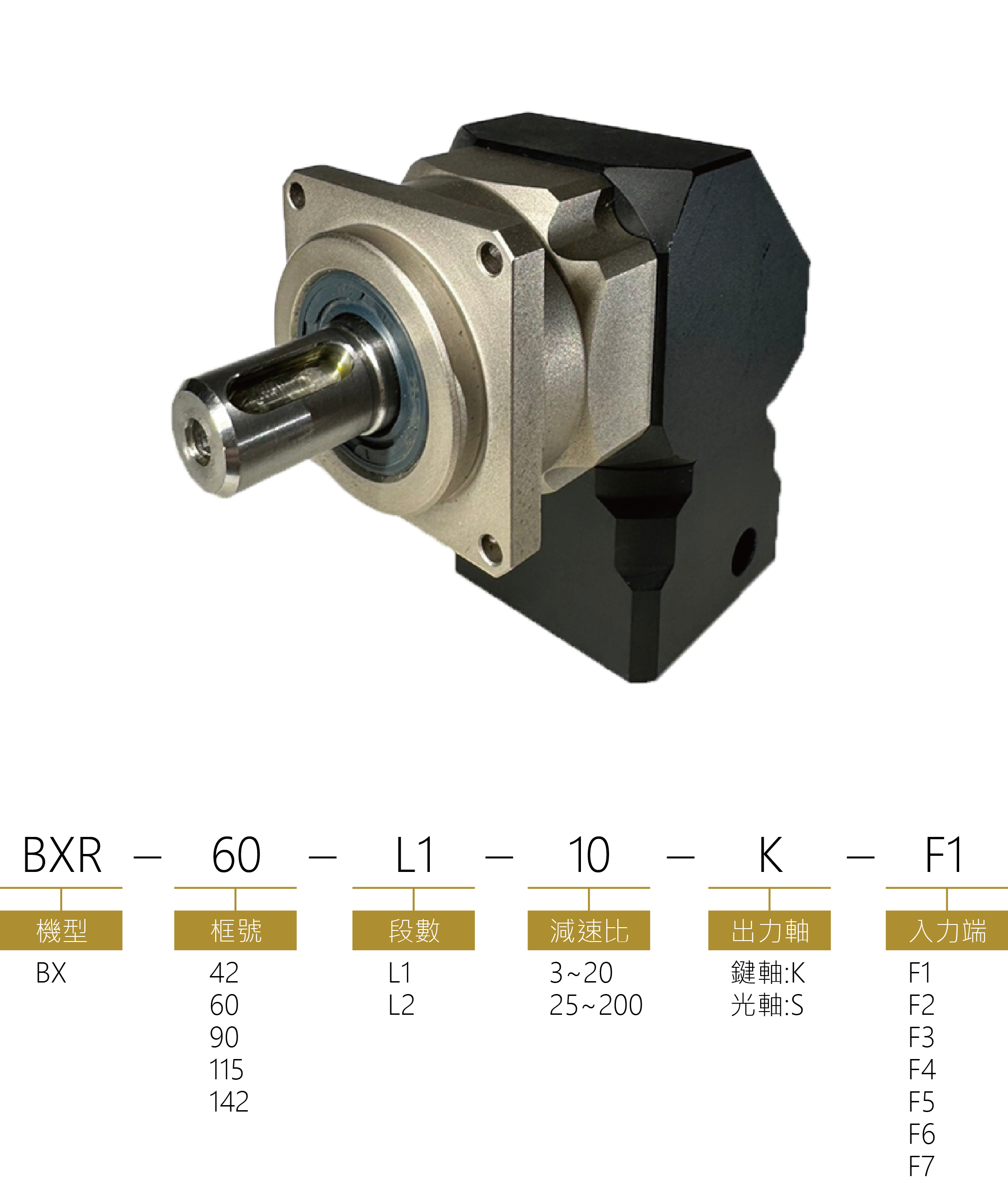

  • 減速機型號

BXR轉角行星減速機
  • 圖檔下載

型號 段數 減速比 圖檔下載
BXR42 L1 3~20比
BXR60
BXR90
BXR115
BXR142

型號 段數 減速比 圖檔下載
BXR42 L2 15~200比
BXR60
BXR90
BXR115
BXR142

*請參照減速機選型表,點擊➪ 銳豐減速機選型表
*伺服馬達匹配之法蘭,點擊➪ 馬達記號表
