行星減速機-BX

行星減速機-BX

標準型BX,屬於泛用型減速機,斜齒輪設計,背隙≦7弧分,效率可達94%,提供適合的性能輸出與經濟效益。
  • 標準型BX90-L1行星減速機
  • 標準型BX90-L2行星減速機
  • BX90-L1行星減速機
詳細介紹

行星減速機-標準型BX

行星減速機-標準型BX,屬於標準型減速機(泛用型減速機),斜齒輪傳動,背隙≦7弧分,全負載時效率可達94~98%,有效提高伺服馬達轉矩、降低輸出轉速。減速機(齒輪箱)外殼與內環齒一體成形與一體成形行星齒輪固定架與輸出軸、精密加工行星齒輪內行星齒輪採用斜齒輪,傳動運轉過程更平順安靜,滿滾針排列於行星齒輪內孔,最大尺寸框號142mm。最適合的性能輸出與經濟效益,適用於一般減速機構與提升扭力的應用。


產品性能

.框號 :42 / 60 / 90 / 115 / 142
.減速機比:L1(一段)3~10比 / L2(二段)15~100比
.額定輸入轉速(rpm):2,500~3,000
.最大輸入轉速(rpm):5,000~6,000
.背隙(arcmin):L1(一段)≦7弧分 / L2(二段)≦10弧分
.容許徑向力(N):700~7500
.容許軸向力(N):350~3750
.使用壽命(hrs):20,000hrs 連續運轉
.噪音值(dbA/1m):≦65~≦70
.傳動效率(%):94%~97%
.防護等級:IP65
.潤滑:合成潤滑油脂
 *詳細規格及圖面尺寸,請參閱➪型錄下載

產品特點



.斜齒輪傳動
.高機械剛性
.低噪音、低升溫
.適用於各大品牌的伺服馬達
.滿滾針排列於行星齒輪內孔
.適用於任何方向安裝位置
.免保養及更換潤滑油
.IP65防護等級、全合成潤滑油
.出力蓋與本體外齒輪環一體式成型,高機械剛性
.多應用於自動化包裝機械、門型機械手臂、龍門機械、自動化設備、螺桿運動、半導體機械、光學設備等各產業機械。



  • 減速機型號

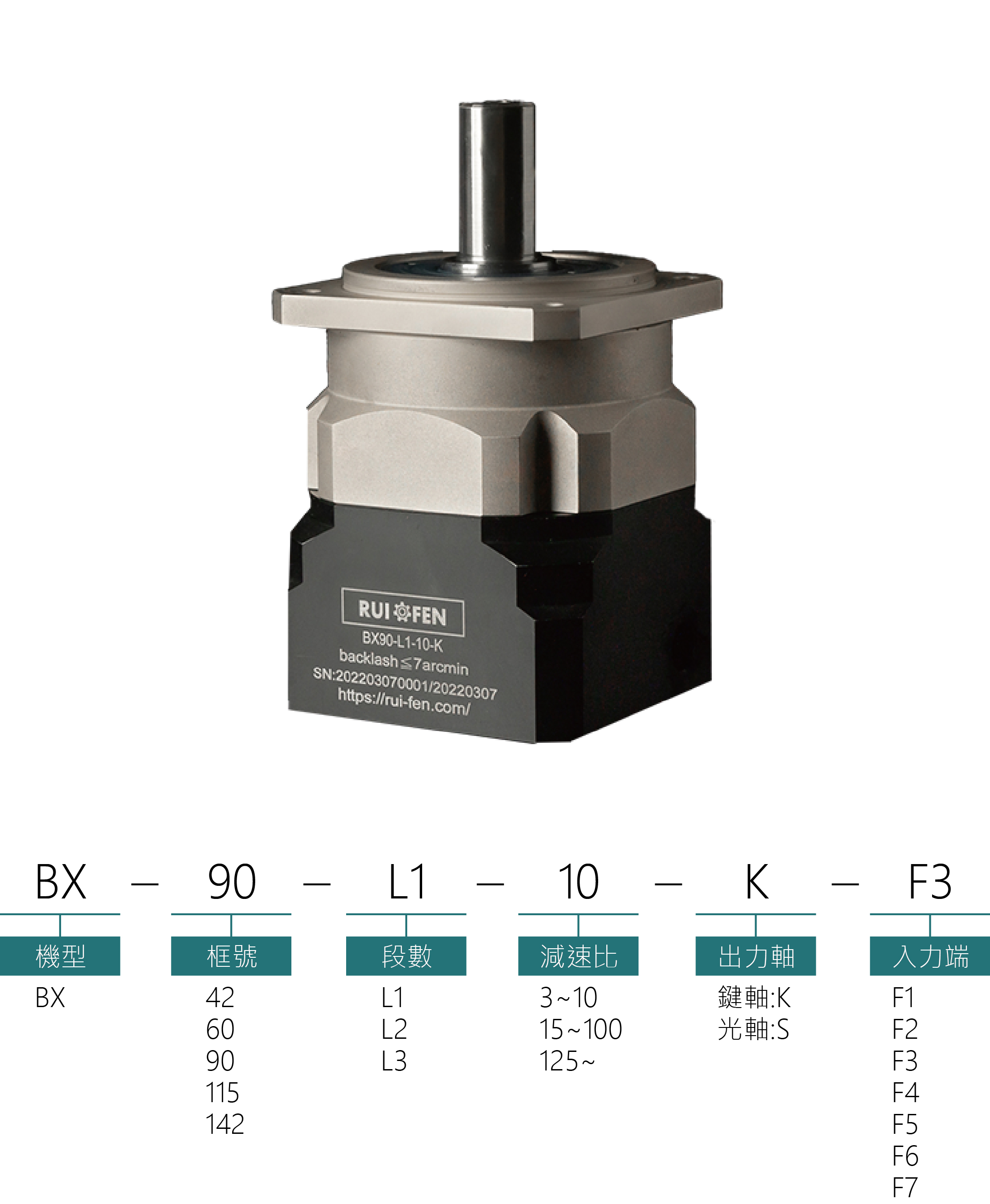

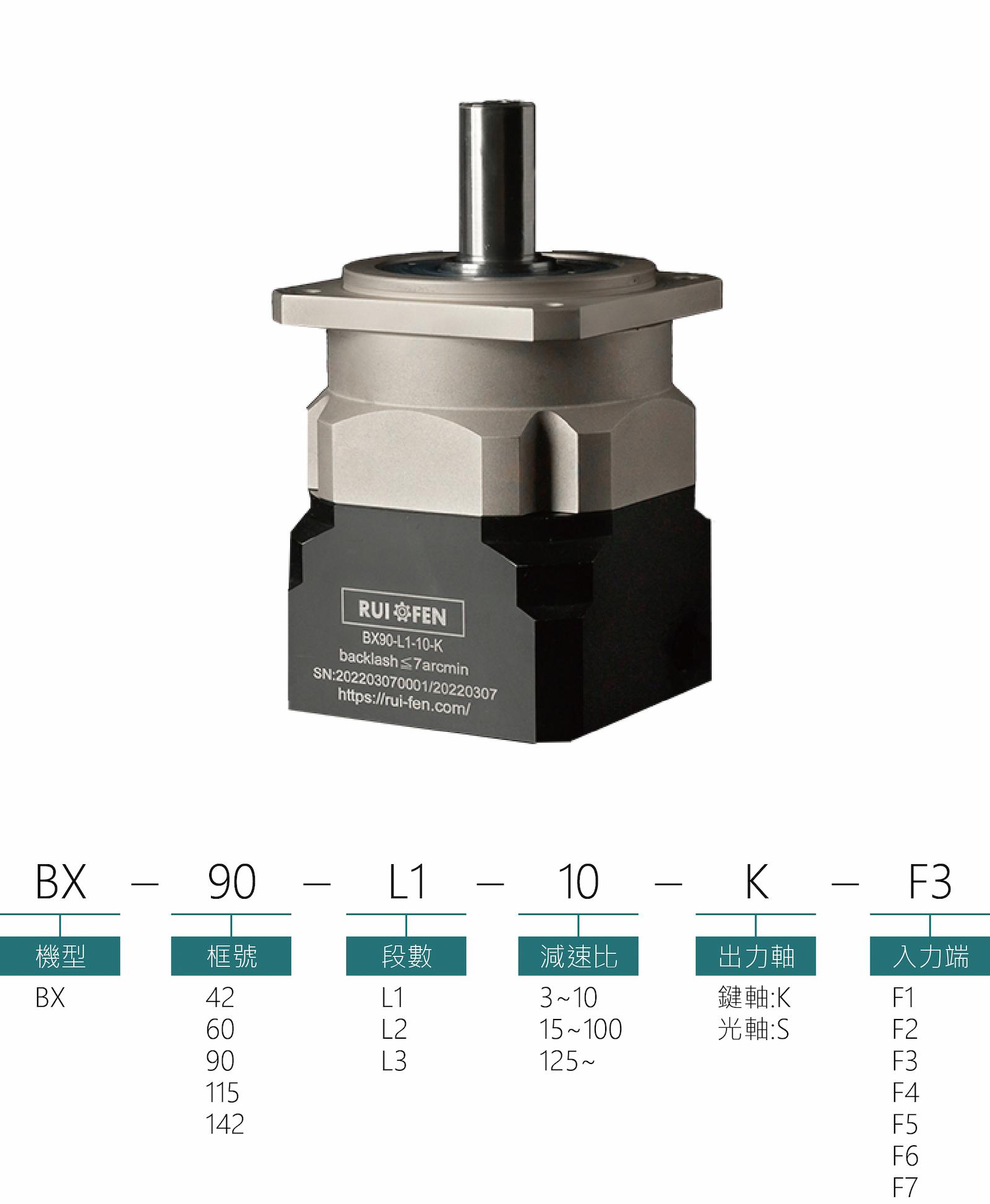

BX減速機型號
*125比以上請另洽詢

減速機規格表


減速機尺寸圖




  • 圖檔下載

型號

段數

減速比

圖檔下載

BX42

L1

3~10比

BX42

BX60

BX60

BX90

BX90

BX115

BX115

BX142

BX142



型號

段數

減速比

圖檔下載

BX42

L2

15~100比

BX42

BX60

BX60

BX90

BX90

BX115

BX115

BX142

BX142


*請參照減速機選型表,點擊➪ 銳豐減速機選型表
*伺服馬達匹配之法蘭,點擊➪ 馬達記號表
*亦可下載馬達尺寸填寫表,點擊➪馬達尺寸填寫表


各型號行星減速機介紹:

標準型BX 轉角型BXR
低背隙型BH 低背隙型BHR
經濟型BE 直角型BTR
法蘭型(盤型)BD 法蘭型(盤型)BDR

各型號傘齒輪減速機介紹:

中空型BTF 轉角型BTF

.請參考電子型錄裡的『機型框號』及『減速比』來選擇使用。
.若選型上有疑慮,歡迎聯絡銳豐減速機團隊。
