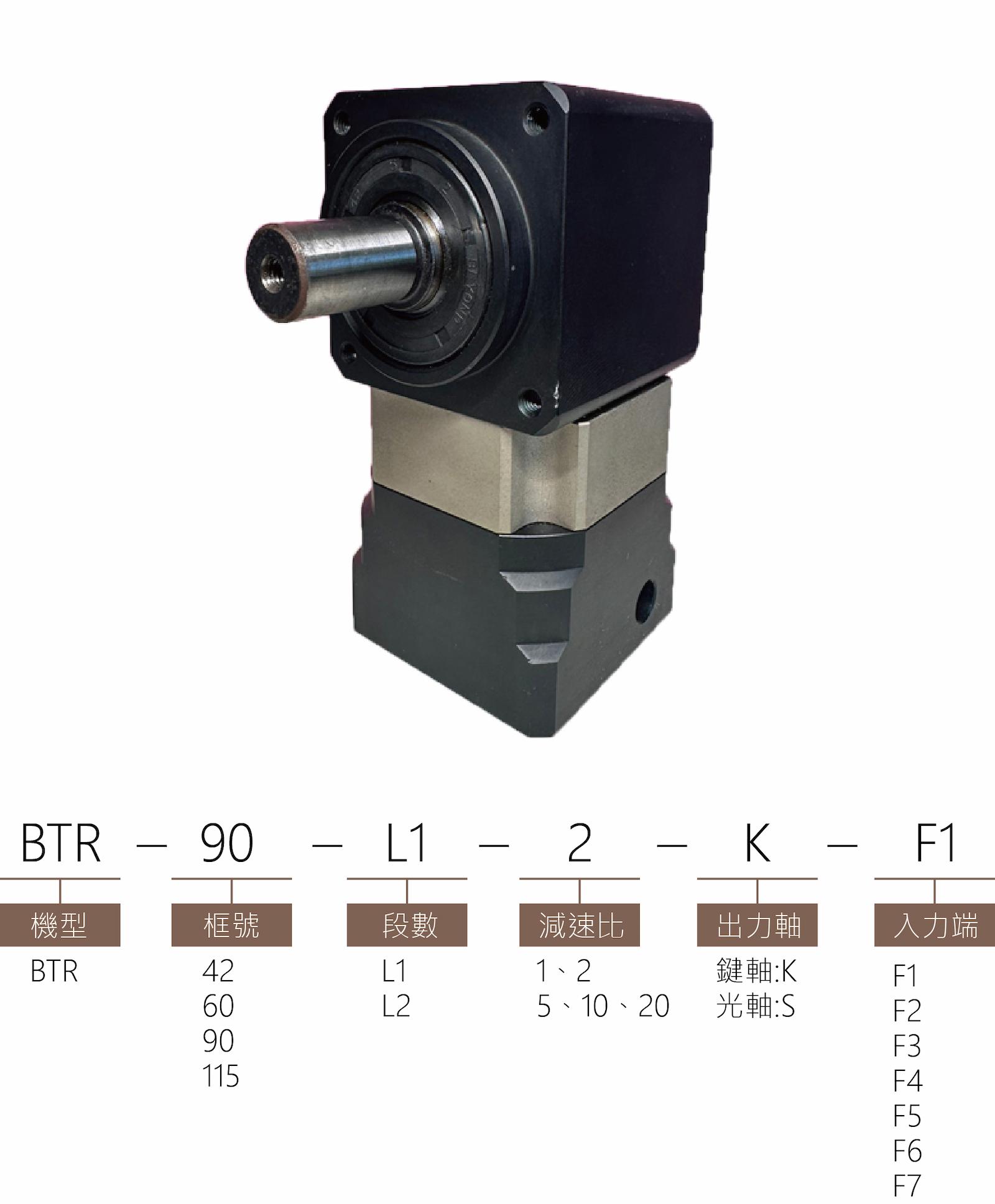

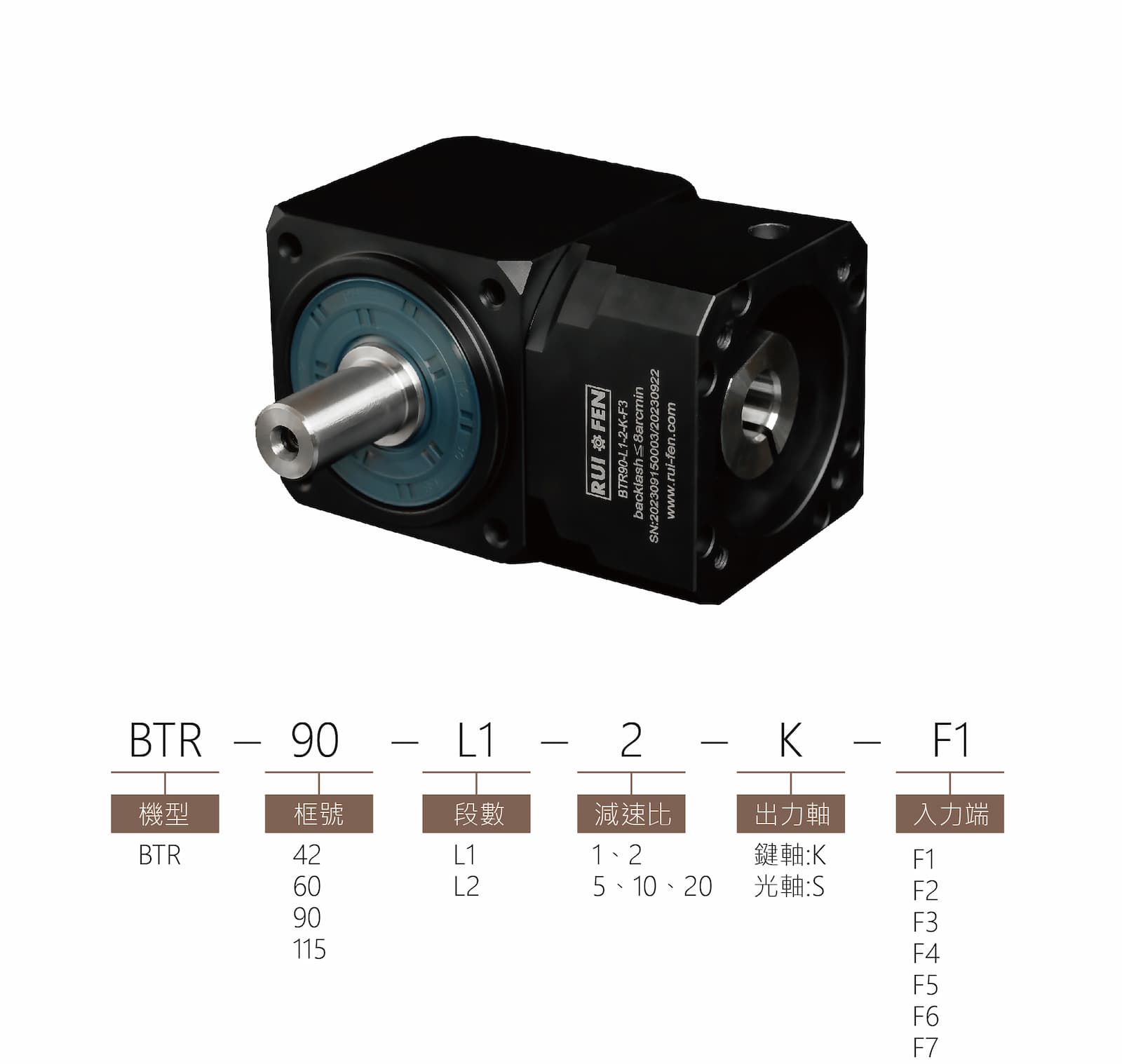

行星減速機-直角型BTR
行星減速機-直角型BTR,屬於直角減速機,將伺服電機轉向輸出,在機械空間運用不足下,伺服馬達可以追加BTR減速機(齒輪箱)進行轉向輸出,最小減速比1:1(1比減速機)。鋁合金外殼、輕巧化、安裝方便,空間靈活運用。尺寸框號有42、60、90、115型,提供最適合的性能輸出與空間運用。
產品性能
．框號 ：42 / 60 / 90 / 115
．減速機比：L1(一段）1～2比 / L2(二段）5~20比
．最大輸入轉速(rpm)：2,000～4,000
．額定輸入轉速(rpm)：2,000～3,000
．背隙(arcmin)：L1(一段）≦8弧分 / L2(二段）≦12弧分
．容許徑向力(N)：364～2200
．容許軸向力(N)：182～1100
．使用壽命(hrs)：10,000hrs 連續運轉
．噪音值(dbA/1m)：≦68～≦74
．傳動效率(%)：≦90%～≦94%
．防護等級：IP65
．潤滑：合成潤滑油脂
*詳細規格及圖面尺寸，請參閱➪型錄下載
產品特點
．螺旋傘齒輪傳動
．高機械剛性
．低噪音、低升溫
．適用於各大品牌的伺服馬達
．免保養及更換潤滑油
．IP65防護等級、全合成潤滑油
．外殼本體採用鋁合金外殼，輕巧安裝便利。
．多應用於自動化輸送機、醫療設備、送料機械、自動化設備、半導體科技等各產業機械。
各型號行星減速機介紹：
| 標準型BX | 轉角型BXR |
| 低背隙型BH | 低背隙型BHR |
| 經濟型BE | 直角型BTR |
| 法蘭型(盤型)BD | 法蘭型(盤型)BDR |
各型號傘齒輪減速機介紹：
| 中空型BTF | 轉角型BTF |
．請參考電子型錄裡的『機型框號』及『減速比』來選擇使用。
．若選型上有疑慮，歡迎聯絡銳豐減速機團隊。
