傘齒輪減速機-轉角型BTF

傘齒輪減速機-轉角型BTF,採用螺旋傘齒輪設計,多樣性的連接方式,達到轉向輸出,輸出軸型式有單出軸、雙出軸、中空軸、中空軸束緊環(免鍵巢),高效率傘齒輪組傳動,效率可以達到91%以上,齒輪減速比最小1:1,適合需求精密定位或往返式定位,但受限於空間的限制,有轉向需求的應用。




產品性能

.框號 :65 / 75 / 90 / 110
.減速機比:L1(一段)1~5比 / L2(二段)3~35比 / L3(三段)15~50比
.最大輸入轉速(rpm):3,000~4,000
.額定輸入轉速(rpm):3,000
.背隙(arcmin):L1(一段)≦8弧分 / L2(二段)≦10弧分
.容許徑向力(N):900~2700
.容許軸向力(N):450~1350
.使用壽命(hrs):20,000hrs 連續運轉
.噪音值(dbA/1m):≦65~≦73
.傳動效率(%):≦91%~≦94%
.防護等級:IP65
.潤滑:合成潤滑油脂
 *詳細規格及圖面尺寸,請參閱➪型錄下載

產品特點



.螺旋傘齒輪
.高機械剛性
.低噪音、低升溫
.適用於各大品牌的伺服馬達
.滿滾針排列於行星齒輪內孔
.適用於任何方向安裝位置
.免保養及更換潤滑油
.IP65防護等級、全合成潤滑油
.最大徑向負載能力2,700 N;最大軸向負載能力1,350 N。
.多應用於自動化包裝機械、門型機械手臂、龍門機械、自動化設備、螺桿運動、半導體機械、
    光學設備等各產業機械

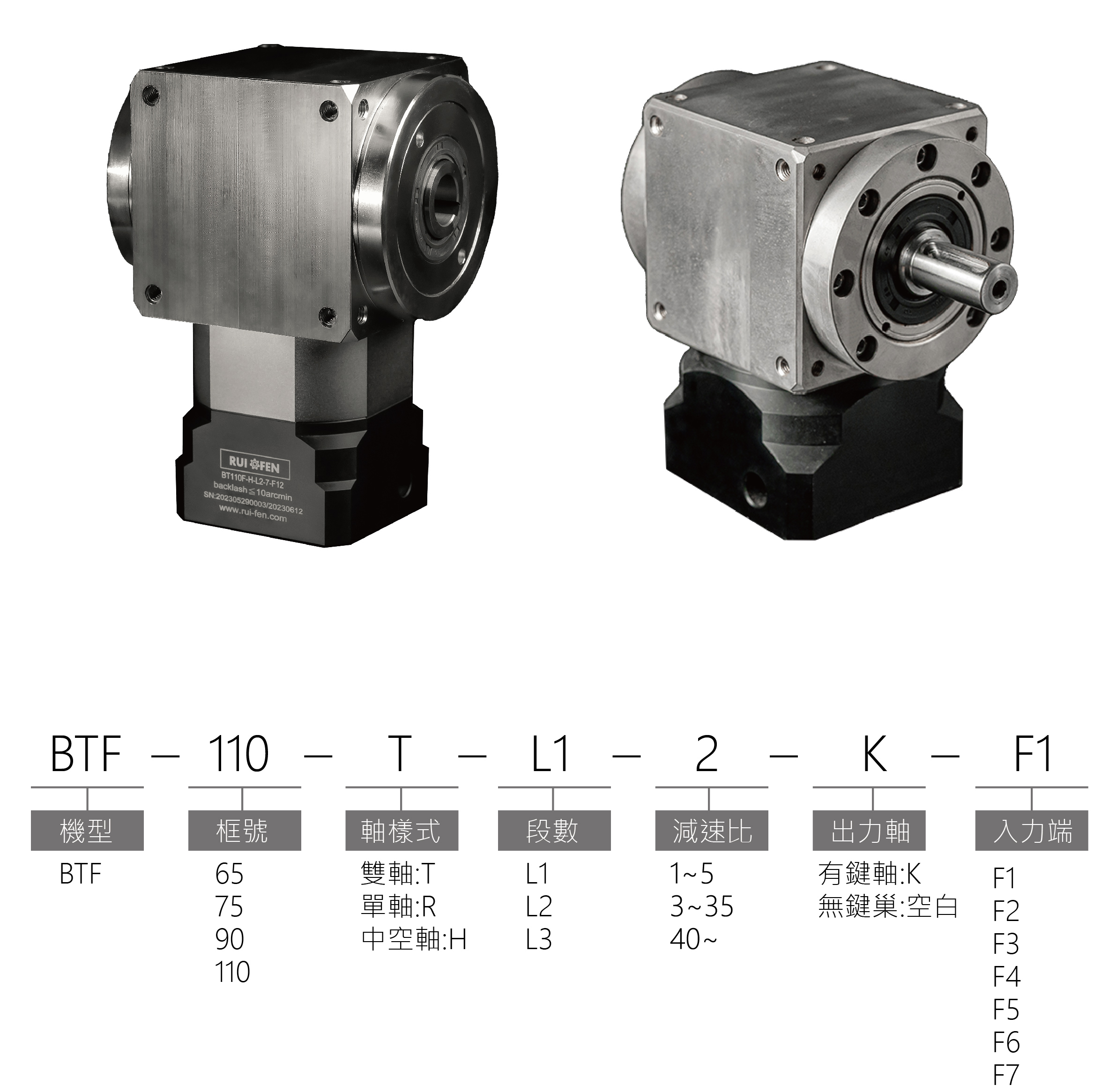

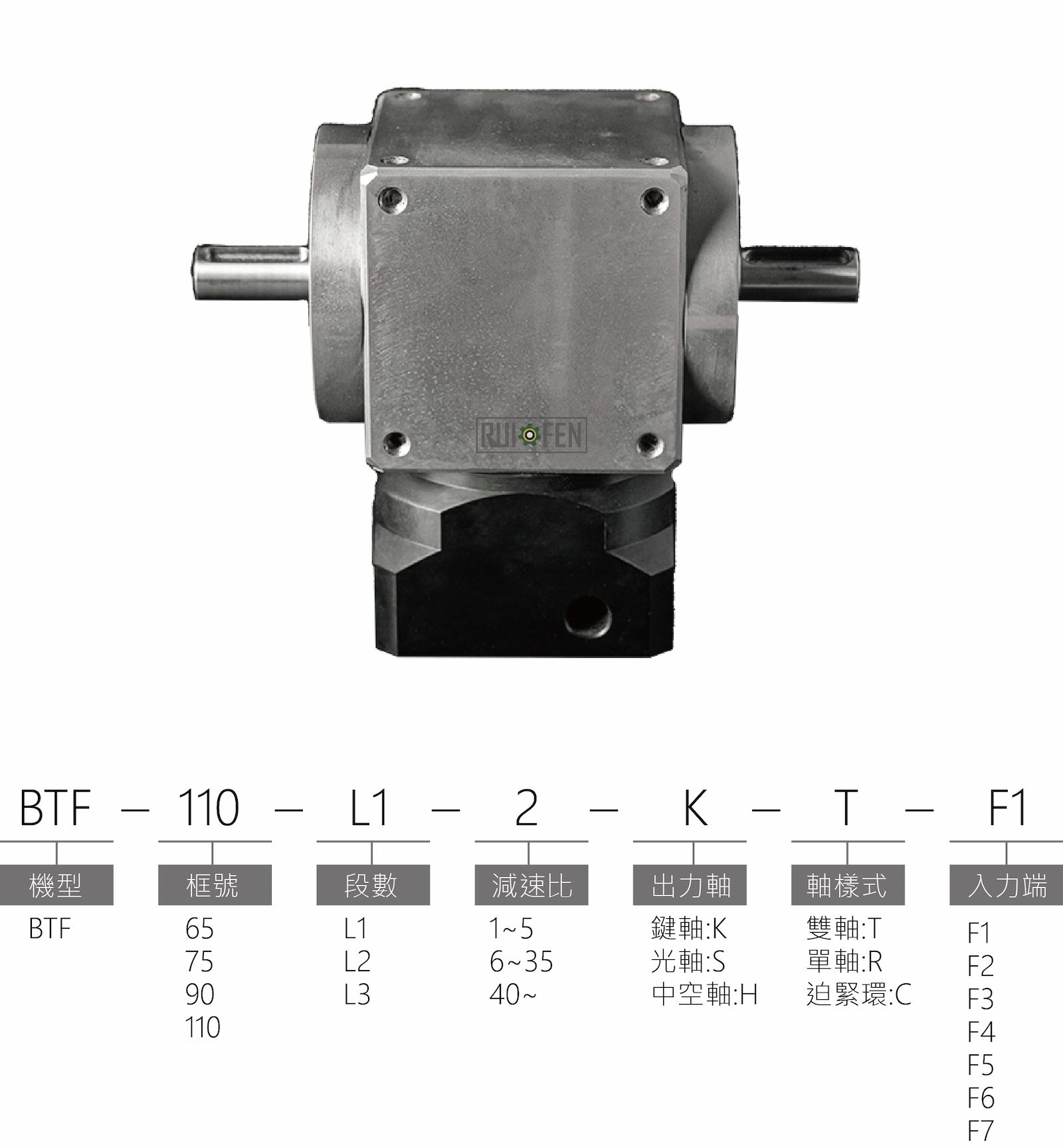

  • 減速機型號

BTF齒輪減速機型號

  • 圖檔下載

型號

段數

減速比

圖檔下載

BTF65

L1

1~5比

BTF110

BTF75

BTF75-L1 download

BTF90

BTF90 download

BTF110

BTF110 download



型號

段數

減速比

圖檔下載

BTF65

L2

3~35比

BTF65 download

BTF75

BTF75 download

BTF90

BTF90 download

BTF110

BTF110 download


*請參照減速機選型表,點擊➪ 銳豐減速機選型表
*伺服馬達匹配之法蘭,點擊➪ 馬達記號表
*亦可下載馬達尺寸填寫表,點擊➪ 馬達尺寸填寫表


各型號行星減速機介紹:

標準型BX 轉角型BXR
低背隙型BH 低背隙型BHR
經濟型BE 直角型BTR
法蘭型(盤型)BD 法蘭型(盤型)BDR

各型號傘齒輪減速機介紹:

中空型BTF 轉角型BTF

.請參考電子型錄裡的『機型框號』及『減速比』來選擇使用。
.若選型上有疑慮,歡迎聯絡銳豐減速機團隊。
