行星減速機-BH

行星減速機-BH

行星減速機-低背隙BH,屬於精密減速機,斜齒輪設計,最佳背隙≦3弧分,效率可達94%,最適用於需要精準重覆定位及提高性能輸出的場合。
  • 低背隙型BH60-L1行星減速機
  • 低背隙BH115-L2行星減速機
詳細介紹

行星減速機-低背隙型BH

行星減速機-低背隙型BH,屬於低背隙型減速機(精密型減速機),斜齒輪傳動,標準背隙≦5弧分,最佳背隙≦3弧分,全負載時效率可達94~98%,有效提高伺服馬達轉矩、降低輸出轉速。減速機(齒輪箱)外殼與內環齒一體成形與一體成形行星齒輪固定架與輸出軸、精密加工行星齒輪內行星齒輪採用斜齒輪,傳動運轉過程更平順安靜,滿滾針排列於行星齒輪內孔,最大尺寸框號220mm。最適用於需要精準重覆定位及提高性能輸出的場合。



產品性能

.框號 :42 / 60 / 90 / 115 / 142 / 180 / 220
.減速機比:L1(一段)3~10比 / L2(二段)15~100比
.最大輸入轉速(rpm):5,000~6,000
.額定輸入轉速(rpm):2,500~3,000
.背隙(arcmin):L1(一段)≦1~5弧分 / L2(二段)≦3~7弧分
.容許徑向力(N):700~18800
.容許軸向力(N):350~9400
.使用壽命(hrs):20,000hrs 連續運轉
.噪音值(dbA/1m):≦62~≦72
.傳動效率(%):≦94%~≦97%
.防護等級:IP65
.潤滑:合成潤滑油脂
 *詳細規格及圖面尺寸,請參閱➪ 型錄下載

產品特點



.斜齒輪傳動
.高機械剛性
.低噪音、低升溫
.適用於各大品牌的伺服馬達
.滿滾針排列於行星齒輪內孔
.適用於任何方向安裝位置
.免保養及更換潤滑油
.IP65防護等級、全合成潤滑油
.出力蓋與本體外齒輪環一體式成型,高機械剛性
.多應用於多軸雷射切割機械、醫療設備、龍門機械、自動化設備、螺桿運動、高週波機械、
  印刷電路板製造機械、半導體科技等各產業機械

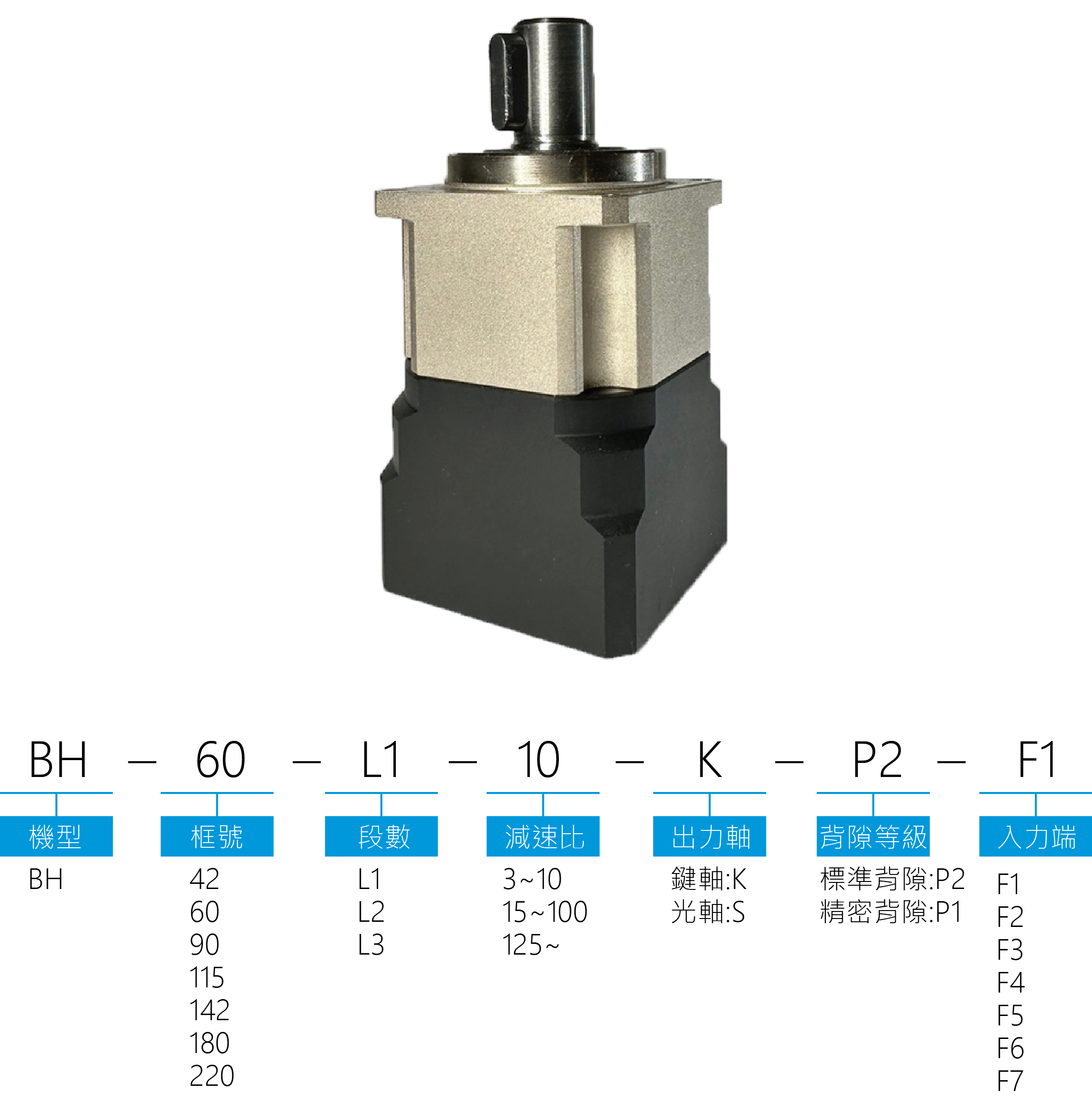

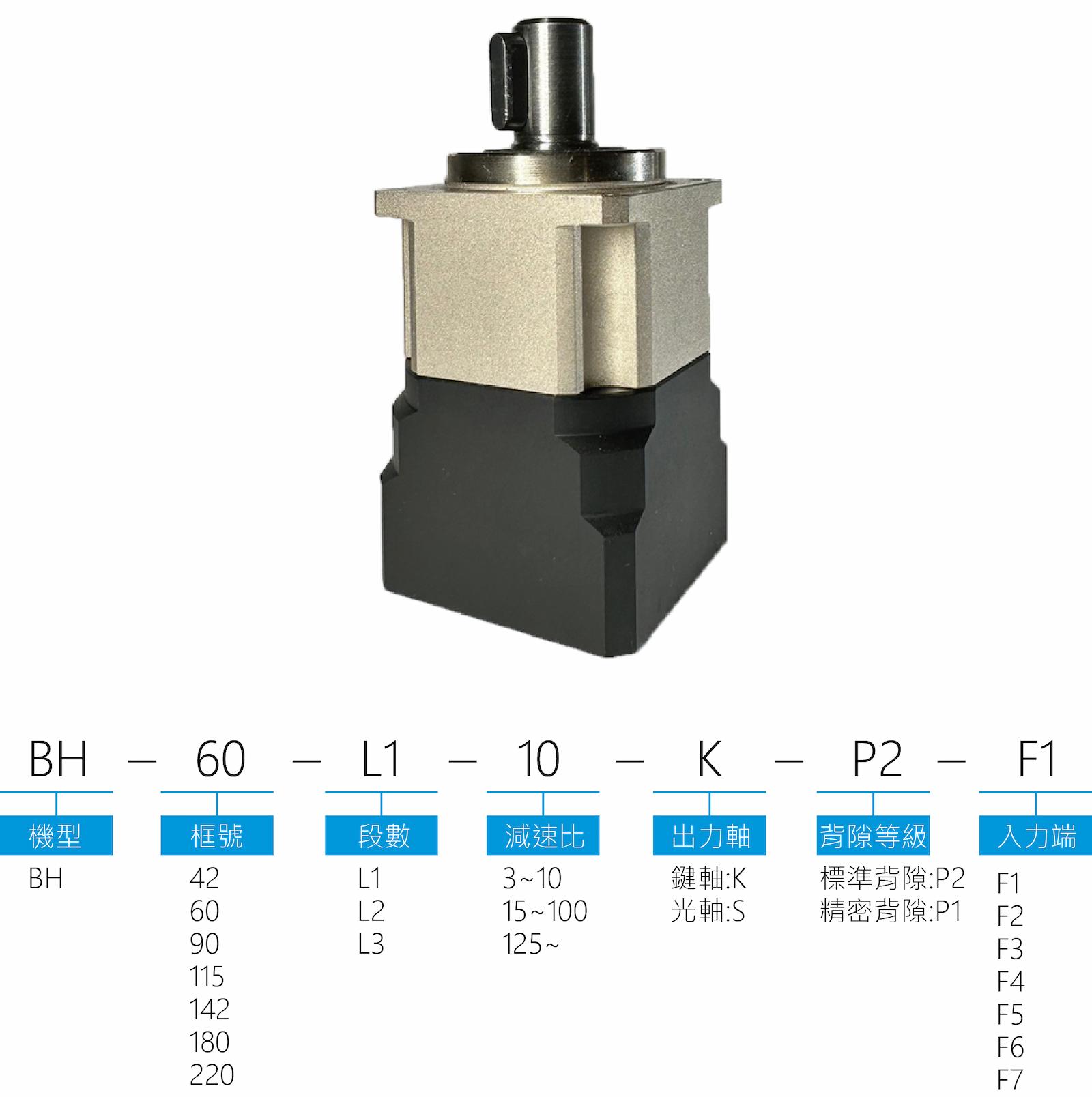

  • 減速機型號


BH型號表|行星減速機,減速馬達,齒輪減速機

*125比以上請另洽詢



  • 圖檔下載

型號 段數 減速比 圖檔下載
BH42 L1 3~10比 BH42-L1|行星減速機,齒輪減速機,減速馬達
BH60 BH60-L1|行星減速機,齒輪減速機,減速馬達
BH90 BH90-L1|行星減速機,齒輪減速機,減速馬達
BH115 BH115-L1|行星減速機,齒輪減速機,減速馬達
BH142 BH142-L1|行星減速機,齒輪減速機,減速馬達
BH180 BH180-L1|行星減速機,齒輪減速機,減速馬達
BH220 BH220-L1|行星減速機,齒輪減速機,減速馬達

型號 段數 減速比 圖檔下載
BH42 L2 15~100比 BH42-L2|行星減速機,齒輪減速機,減速馬達
BH60 BH60-L2|行星減速機,齒輪減速機,減速馬達
BH90 BH90-L2|行星減速機,齒輪減速機,減速馬達
BH115 BH115-L2|行星減速機,齒輪減速機,減速馬達
BH142 BH142-L2|行星減速機,齒輪減速機,減速馬達
BH180 BH180|行星減速機,齒輪減速機,減速馬達
BH220 BH220|行星減速機,齒輪減速機,減速馬達


*請參照減速機選型表,點擊➪ 銳豐減速機選型表
*伺服馬達匹配之法蘭,點擊➪ 馬達記號表
*亦可下載馬達尺寸填寫表,點擊➪ 馬達尺寸填寫表
