行星減速機/伺服

行星減速機-BDR

行星減速機-BDR

法蘭型(盤型)BDR。特點出力軸端採用圓錐滾子軸承,大幅提高軸向負載能力,最佳背隙≦3弧分,全負載時效率可達94%。
  • 法蘭型BDR64-L1行星減速機
  • 法蘭型BDR64-L1行星減速機
  • AGV減速機
詳細介紹

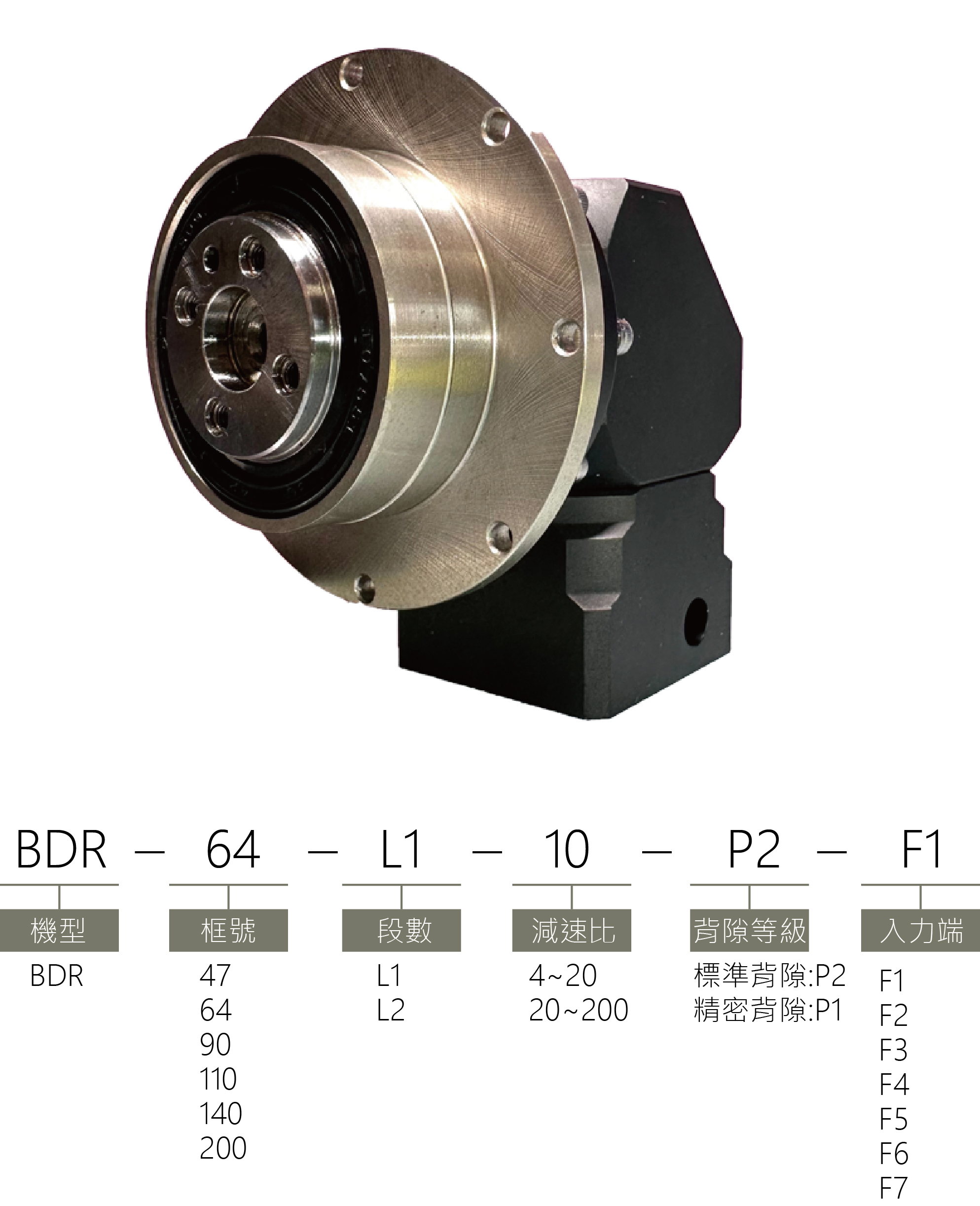

行星減速機-法蘭型(盤型)BDR

行星減速機-法蘭型(盤型)BDR,特點出力軸端採用圓錐滾子軸承,可以同時承受徑向力以及單邊軸向力的荷重。最低精密背隙≦4 arc-min。中空出力軸的設計,傳動物件可直接安裝固定於圓形法蘭面上的各螺絲內孔,節省空間。全負載時效率可達94~97%,有效提高伺服馬達轉矩、降低輸出轉速。一體式行星齒輪固定架與輸出軸,滿滾針排列於行星齒輪內孔,尺寸框號有47、64、90、110、140、200mm。提供最適合的性能輸出與精準傳動,適用於精密傳動減速機構與提升扭力應用。




產品性能

.框號 :47 / 64 / 90 / 110 / 140  / 200
.減速機比:L1(一段)4~20比 / L2(二段)25~200比
.最大輸入轉速(rpm):2,000~50,000
.額定輸入轉速(rpm):2,000~3,000
.背隙(arcmin):L1(一段)≦6~8弧分、L2(二段)8≦~10弧分
.容許軸向力(N):780-15200
.使用壽命(hrs):20,000-10,000連續運轉
.噪音值(dbA/1m):68-78
.防護等級:IP65
.潤滑:合成潤滑油脂
 *詳細規格及圖面尺寸,請參閱➪型錄下載

產品特點



.斜齒輪傳動
.低噪音、低升溫
.適用於各大品牌的伺服馬達
.出力軸端採用滾錐式軸承
.滿滾針排列於行星齒輪內孔
.免保養及更換潤滑油
.IP65防護等級、全合成潤滑油
.出力蓋與本體外齒輪環一體式成型,高機械剛性。
.多應用於轉盤機構、醫療設備、AGV減速機無人搬運車AMR、自動化設備、半導體科技等各產業機械


  • 減速機型號

BDR減速機型號

  • 圖檔下載

型號

段數

減速比

圖檔下載

BDR47

L1

3~20比

BDR47 download

BDR64

BDR64 download

BDR90

BDR90 download

BDR110

BDR110 download

BDR140

BDR140-L1 download



型號

段數

減速比

圖檔下載

BDR47

L2

25~100比

BDR47 download

BDR64

BDR64 download

BDR90

BDR90 download

BDR110

BDR110 download

BDR140

BDR140 download


*請參照減速機選型表,點擊➪ 銳豐減速機選型表
*伺服馬達匹配之法蘭,點擊➪ 馬達記號表
*亦可下載馬達尺寸填寫表,點擊➪ 馬達尺寸填寫表


各型號行星減速機介紹:

標準型BX 轉角型BXR
低背隙型BH 低背隙型BHR
經濟型BE 直角型BTR
法蘭型(盤型)BD 法蘭型(盤型)BDR

各型號傘齒輪減速機介紹:

中空型BTF 轉角型BTF

.請參考電子型錄裡的『機型框號』及『減速比』來選擇使用。
.若選型上有疑慮,歡迎聯絡銳豐減速機團隊。
